SPÉCIFICATIONS NOMINALES
| Diamètre nominal |
200 mm (8 pouces) |
| Diamètre global |
209,2 mm (8,24 pouces) |
| Diamètre du cercle de boulons |
196,9 mm (7,75 pouces) |
| Diamètre de découpe du déflecteur |
178 mm (7,01 pouces) |
| Profondeur |
89 mm (3,50 pouces) |
| Épaisseur de la bride et du joint |
8 mm (0,31 pouce) |
| Poids net |
2,2 kg (4,7 livres) |
| Boîte d’expédition
(boîte en carton simple) |
227 x 224 x 113 mm
(8,9 x 8,8 x 4,4 pouces) |
| Poids d’expédition |
3 kg (6,6 livres) |
PARAMÈTRES TECHNIQUES
| Impédance nominale |
8 ohms |
| Impédance minimale |
6,8 ohms |
| Gestion de la puissance AES (1) |
130W |
| Puissance admissible maximale (2) |
260W |
| Sensibilité (1W/1m) |
95 dB |

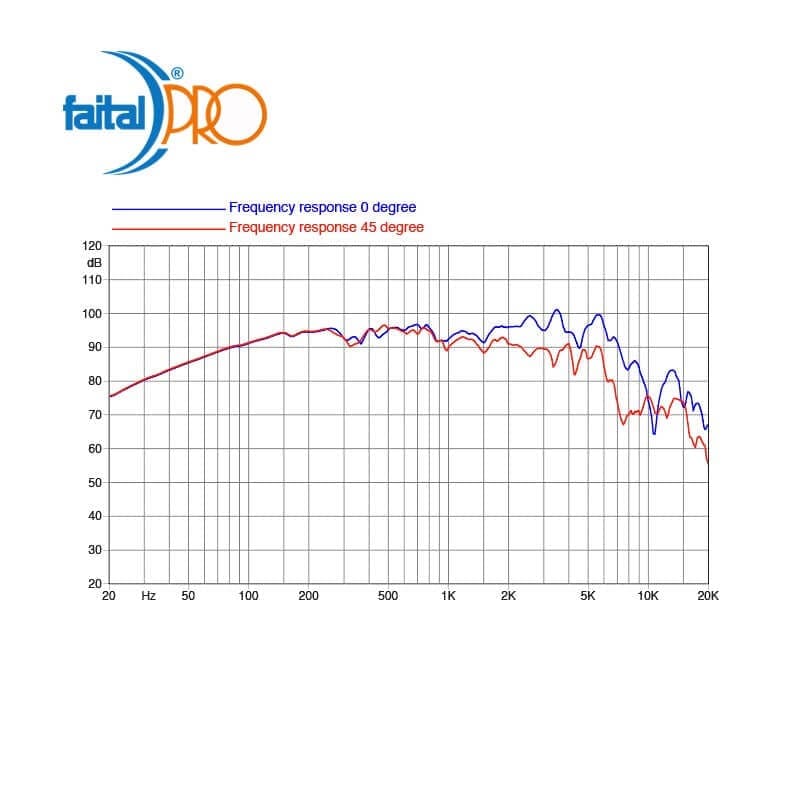

| Gamme de fréquences |
60÷5000Hz |
| Diamètre de la bobine mobile |
37 mm (1,46 po) |
| Matériel d’enroulement |
Al |
| Ancien matériel |
Kapton |
| Profondeur d’enroulement |
12 mm (0,47 po) |
| Profondeur de l’écart magnétique |
8 mm (0,31 pouce) |
| Densité de flux |
1T |
| Aimant |
Anneau de ferrite |
| Matériau du panier |
Acier |
| Démodulation |
Non |
| Contour de cône (3) |
Triple rouleau |
| Volume d’air NET rempli par le haut-parleur |
0,6 dm^3 (0,021 pied^3) |
| Profil d’araignée |
1x vagues à hauteur constante |
SPÉCIFICATIONS MÉCANIQUES RAPIDES
| Diamètre nominal |
200 mm (8 pouces) |
| Diamètre global |
209,2 mm (8,24 pouces) |
| Diamètre du cercle de boulons |
196,9 mm (7,75 pouces) |
| Diamètre de découpe du déflecteur |
178 mm (7,01 pouces) |
| Profondeur |
89 mm (3,50 pouces) |
| Épaisseur de la bride et du joint |
8 mm (0,31 pouce) |
| Poids net |
2,2 kg (4,7 livres) |
| Boîte d’expédition
(boîte en carton simple) |
227 x 224 x 113 mm
(8,9 x 8,8 x 4,4 pouces) |
| Poids d’expédition |
3 kg (6,6 livres) |
|
THIELE ET PETITS PARAMÈTRES
| Fs |
80Hz |
| Concernant |
5,9 ohms |
| Qes |
0,66 |
| Qms |
13.0 |
| Qts |
0,63 |
| Vas |
16,1 dm ^ 3 (0,57 pi ^ 3) |
| Dakota du Sud |
209 cm ^ 2 (32,44 pouces ^ 2) |
| Xmax (4) |
4,67 millimètres |
| Xdommage (5) |
10,4 millimètres |
| Mms |
15,0 g |
| Bl |
8.2 N/A |
| Le |
0,44 mH |
| Mmd |
11,6 g |
| cms |
0,26 mm/N |
| Rms |
0,6 kg/s |
| Eta zéro |
1,21 % |
| EBP |
121Hz |
NUMÉRO DE PIÈCE (P/N)
| Bornes Faston – Version 8 ohms |
02004018 |
SPÉCIFICATIONS ACOUSTIQUES RAPIDES
| Impédance nominale |
8 ohms |
| Impédance minimale |
6,8 ohms |
| Gestion de la puissance AES (1) |
130W |
| Sensibilité (1W/1m) |
95 dB |
| Gamme de fréquences |
60÷5000Hz |
| Densité de flux |
1T |
| Aimant |
Anneau de ferrite |
| Démodulation |
Non |
| Contour de cône (2) |
Triple rouleau |
| Fs |
80Hz |
| Concernant |
5,9 ohms |
| Qes |
0,66 |
| Qms |
13.0 |
| Qts |
0,63 |
| Vas |
16,1 dm ^ 3 (0,57 pi ^ 3) |
| Dakota du Sud |
209 cm ^ 2 (32,44 pouces ^ 2) |
| Xmax (3) |
4,67 millimètres |
| Xdommage (4) |
10,4 millimètres |
| Mms |
15,0 g |
| Bl |
8.2 N/A |
| Le |
0,44 mH |
| Mmd |
11,6 g |
| cms |
0,26 mm/N |
| Rms |
0,6 kg/s |
| Eta zéro |
1,21 % |
| EBP |
121Hz |
|
